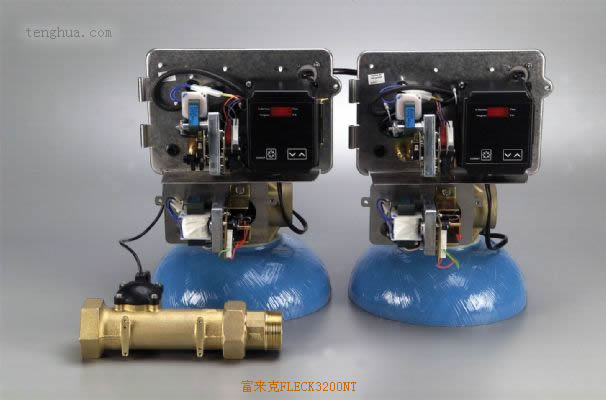

软水设备富来克FLECK3200NT软水器使用手册操作指南说明书

3200NT Timer
主程序流程图
注释:
1. 将每日时间设为 12:01 P.M.
2. 同时按下Set Up和Set Down键，持续5秒钟.
3. 每按循环键一次，显示内容更换一次。所有内容显示依次显示以后，将回到运行状态。
4. 在显示目录可以由Set Up或Set Down设定。
5. 由于阀门程序的不同，有些选项不会显示，供选择设定.

当时间显示12:01 P.M.时, 同时按下Set Up和Set Down键，并保持5秒钟。
阀的型号：l
例如：　　 2750 控制阀 [2750] = 默认型号
2850 控制阀 [2850]
2900 控制阀 [2900]
2930 控制阀 [2930]
3130 控制阀 [3130]
3150 控制阀 [3150]
3900 控制阀 [3900]
再生流向：
例如：　　 顺流 [　dF] = 默认状态
逆流, 先吸盐 [UfbF]
逆流, 先注水 [UFFF]
系统类型
例如：:　　 系统 #4 时间延迟型 [　4tc] = 默认模式
系统 #4 流量即时型 [　4FI]
系统 #4 流量延迟型 [　4Fd]
系统 #5 流量即时型 [　5FI]
系统 #6 流量即时型 [　6FI]
系统 #7 流量即时型 [　7FI]
系统 #9 流量即时型 [　9FI]
阀的位置
例如：　　第一颗阀（主阀） [LEAd]
第二，三，四颗阀（副阀） [ LAg] = 默认
注意： 此项只在系统为 #5, #6, #7,和 #9 时显示。
[RSoF] = 默认 [RS-3]
远程信号开始再生：
例如：　　 不设置
需要3分钟时间发信号开始再生
注意: 系统容量, 容量安全因素, 供水的硬度, 流量计的大小和计量泵的输出设定将不会显示，相应功能不再具有。.
[U--1] = 默认 [U--4]
显示形式
例如:　　加仑
M3
41096 Rev A (2/03)
3200NT Timer
富来克FLECK3200NT主程序流程图
系统容量
例如:　　　300,000 格令, 美制 [C300] = 默认
1,500,000 格令, 美制 [Ct1.5]
200 m3, 公制 [C200]
200,000 m3, 公制 [C12.0] = 默认
容量安全因素
例如:　　　 不设置 [cF- 0] = 默认
系统容量减少10% [cF10]
供水的硬度
例如:　　15 格令/加仑, 美制 [H-15] = 默认
30 度, 公制 [H-30] = 默认
再生时间：
例如:　　 凌晨两点再生 [2:00] = 默认
注意: The P.M. indicator display must be off for A.M.
[AOFF] = 默认 [A- -7] = 默认
再生天数：
例如:　　　不设置
每7天再生
注意: [AOFF]是系统4时钟再生控制方式的默认设置。
流量延迟和所有其他系统类型的设置是[A- -7]。
再生循环程序　#1
例如:　　　10 分钟 反洗, 美制,
顺流 [1-10]
10 分钟 反洗, 公制,
顺流 [1-10]
60 分钟 吸盐/慢洗, 美制,
逆流, 先吸盐 [1-60]
45 分钟 吸盐/慢洗, 公制
逆流, 先吸盐 [1 - 45]
12 分钟 盐箱注水, 美制,
逆流, 先吸盐 [1-12]
8 分钟 盐箱注水, 公制,
逆流, 先吸盐 [1--8]
注意:上面所显示的所有设置为工厂默认的再生类型和格式。
3200NT Timer
主程序流程图

再生循环程序　　#2
例如:　　　60 分钟 吸盐/慢洗, 美制,
顺流 [2- 60]
45 分钟 吸盐/慢洗, 公制,
顺流 [2- 45]
10 分钟 反洗, 美制,
逆流, 先吸盐 [2-10]
10 分钟 反洗, 公制,
逆流, 先吸盐 [2-10]
15 分钟 暂停, 公制,
逆流, 先吸盐 [2-15]
15 分钟 暂停, 公制,
逆流, 先吸盐 [2-15]
注意: 上面所显示的所有设置为工厂默认的再生类型和格式。
再生循环程序　 #3
例如:　　　10 分钟　快洗, 美制, 顺流 [3-10]
10 分钟 快洗, 公制, 顺流　　　　　　　　　 [3-10] 10 分钟　快洗, 美制,
逆流, 先吸盐 [3-10]
10 分钟 快洗, 公制,
逆流, 先吸盐 [3-10]
60 分钟 吸盐/慢洗, 美制,
逆流, 先吸盐 [3- 60]
45 分钟 吸盐/慢洗, 公制,
逆流, 先吸盐 [3- 45]
注意: 上面所显示的所有设置为工厂默认的再生类型和格式。
再生循环程序　 #4
Example:　12 分钟 盐箱注水, 美制, 顺流　　　　　　　　　　 [4-12]
8　分钟 盐箱注水, 公制, 顺流　　　　　　　　　　　 [4- -8]
12 分钟 盐箱注水, 美制,
逆流, 先吸盐 [4-12]
8 分钟 盐箱注水 公制,
逆流, 先吸盐 [4- -8]
10 分钟 反洗, 美制,
逆流, 先吸盐 [4-10]
10 分钟 反洗, 公制,
逆流, 先吸盐 [4-10]
注意: 上面所显示的所有设置为工厂默认的再生类型和格式。
再生循环程序　 #5
例如:　　 不设置 [50FF]
10 分钟　快洗, 美制,
逆流, 先吸盐 [4-10]
10 分钟 快洗, 公制,
逆流, 先吸盐 [4-10]
注意: 上面所显示的所有设置为工厂默认的再生类型和格式。
3200NT Timer
主程序流程图

富来克FLECK3200NT再生循环程序　 #6
例如：　　 不设置 [60FF]
注意: 上面所显示的所有设置为工厂默认的再生类型和格式。
Timed Auxiliary Relay Output Window #1 Start Time Setting
例如：　　 不设置 [Arof] = 默认
开始再生程序 [S- -0]
10分钟后开始再生程序　　　　　　　　　　 [S-10]
Timed Auxiliary Relay Output Window #1 End Time Setting
例如：　　 再生结束后关闭 [E- 92]
再生结束20分钟后关闭 [E- 20]
注意: 上面所显示的所有设置为工厂默认的再生类型和格式。
Chemical Pump Auxiliary Relay Output Window #2
不设置 [cPof]
After every 200 加仑 [u200]
Turn on for 60 seconds after every 200 gallons [t- 60]
[FF--] [FF1.0] [FF1.2] [FF1.5] [FF 2.0] [FF 3.0]
流量计规格
例如:　　　　Non Fleck® Meter
Fleck® 1" Meter
Fleck® 1-1/4" Meter
Fleck® 1-1/2" Meter
Fleck® 2" Meter
Fleck® 3" Meter
注意：上面所显示的设置在系统4时间型和系统6、7的副阀中不显示。
非 Fleck® 流量计
Example:　　13.1 脉冲/加仑, 美制 [F13.1]
36.3 脉冲/ m3, 公制 [F36.3]
线频
Example:　　60Hz [LF60]
50Hz [LF50]
注:如果是加仑的格式将默认显示为LF60，如果是m3格式将默认显示为LF60。
退出主程序模式。

3200NT Timer
Master Programming Guide

特殊循环按钮

当主程序的模式下输入完成后，如果必要，所有有效的选项设置可以被显示和修改。根据不同选择，某些项目将不会显示出来供设定选择。
进入主程序模式
设置Time Of Day选项显示12:01 P.M.，同时按下Set Up和Set Down按钮直到程序指示灯打开 (大约需要5 秒钟)。 对于当前选项的设置，某些项目将不会显示出来供设定选择。。
退出主程序模式
按下Extra Cycle按钮直到每个选项都被查看。主程序模式退出正常的操作继续。
重新设置保存的程序
按下Set Up和Set Down按钮25秒钟或者当Time Of Day显示12:00 P.M.。所有的选项重新恢复到默认值。控制程序必须重新设置。
1. 控制阀模式 (不显示代码)
该步程序所选择的阀的模式有：2750, 2850, 2900, 2930, 3130, 3150, 和 3900。
— 使用 Set Up 或 Set Down 按钮来调整选项的数值。
— 按下 Extra Cycle 按钮。
2. 再生流向(无显示代码)
该步程序用来设置再生类型。由阀的模式选择决定该项选择的有效性。
顺流设置： [　　 dF ]
逆流，先吸盐： [ UFbF ]
逆流，先补水： [UFFF ]
— 使用 Set Up 或 Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。
5

3200NT Timer
Master Programming Guide
3. 系统类型
使用该部设置系统类型。可能的设置有：
系统类型 4 时间延迟 Setting: [ 4tc ]
控制器在Regeneration Day Override设置的天数时再生，在Regeneration Time设置的时间时再生。
系统类型 4 流量即时 Setting: [ 4FI ]
当设置的处理水容积到零时，控制器立即再生。
系统类型 4 流量延迟 Setting: [ 4Fd ]
控制器在设置的处理水量达到储备水量的当天进行再生，再生在Regeneration Time 开始再生。
系统类型 5 流量即时 (互锁) Setting: [ 5 Fl ]
该类型为2到4个装置的系统，每个装置带有一个流量计, 同时运行。只有一个装置在一个时间可以再生。当设置的处理水量达到零时，一个装置开始再生，其他装置不再生。
系统类型 6 流量即时 (顺序) Setting: [ 6 Fl ]
该类型为2到4个装置的系统，同时运行，整个系统带有一个流量计。当整个系统的设置的处理水量达到零时，将要求第一个装置进行再生。第一个再生完毕，其余顺序进行再生。
系统类型 7 流量即时 (交替) Setting: [ 7 Fl ]
该类型为2个装置的系统，只有一个装置带有流量计只有一个装置同时运行。当一个设置在运行时，设置的处理水量达到0时，需要进行再生。备用的装置开始运行，需要再生的装置开始再生。
系统类型 9 流量即时 (交替) Setting: [ 9 Fl ]
该类型为3或者4个装置的系统，每个装置都有一个流量计，一个装置备用其余的运行。同一时间只有一个装置可以再生。当运行中的设置处理水量达到零时，需要再生。此时备用的装置开始运行。需要再生的阀门转到备用状态并开始再生。
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。
4. 阀的位置 (不显示代码)
该步程序是为两个或者更多控制阀系统设置的。在系统中的第一颗阀输入Lead（主阀）其余的输入Lag（副阀）。由于系统中使用一个流量计，流量计的线必须和主阀相连。系统类型T 4tc, 4FI和4Fd跳过该步的程序设置。
第一颗控制阀（主阀） Setting: [ LEAd ]
第二、三、四颗控制阀 Setting: [ LAg ]
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。

3200NT Timer
Master Programming Guide
5. 远程信号开始 (代码显示为 rS)
控制阀不是用流量计进行监测。触点接到信号，经过事先设定好的时间以后，再生立刻开始。间隔时间的必须在信号有效输出以前设定好。
范围 = 1-99 分钟
不设置 Setting: [rSoF]
3分钟开始再生 Setting: [rS-3]
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。
6. 美 / 公制 显示格式 (代码显示为 U)
该步程序设置所要求显示的格式，字母U表明在进行该步程序的设置。可能的设置有：
美制格式 加仑（水）, 12 小时制, 格令（硬度） Setting: [ U - - 1 ]
公制　　 m3　（水）, 24 小时制, 度　（硬度） Setting: [ U - - 4 ]
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。
7. 系统容量 (代码为 C)
该步程序设置系统的容量按照千格令为单位（或者按照m3 X 度在公制系统中）。字母C表明该步设置在进行设置。系统的容量设置用于计算系统在需要再生前所处理的水量（加仑或者升）。
范围 = C--9 - C999千格令 (美制 [U - -1])
范围 = C199 - C999 m3 X 度 (公制 [U - - 4])
范围 = Ct1.0 - Ct19 千 m3 X 度 (公制 [U - - 4])
450,000 格令系统容量, 美制格式 Setting: [ C 450]
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。
8. 容量安全系数 (代码为 cF)
该步程序调整系统容量，该设置代表软水器容量减少的百分数。
范围 = 0 - 50%.
系统容量减少10% Setting:　[cF10]
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。
7

3200NT Timer
Master Programming Guide
9.　供水硬度 (代码 H)
该步程序设置供水的硬度，字母H表明在进行该步程序设置。系统自动按照该步程序设置中输入的供水硬度和步骤＃3中输入的系统容量计算处理水的容量。
范围 = 1-199 格令/加仑 (美制 [U - -1])
范围 = 2-199 度 (公制 [U - - 4])
20 格令/加仑
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。

Setting: [ H - 20]

10. 再生时间 (无显示代码)
该步程序设置再生的time of day（再生当天发生的时间），一个不闪烁的冒号在两个设置的数字之间表明再生时间。
范围 = 任意时间
凌晨2点再生
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。

Setting: [ 2:00 ] (P.M-显示灯关闭)

11. 再生天数 (代码 A)
该步程序设置软水器再生的间隔天数，字母A表示在进行该步程序的设置。对于系统类型为时间延迟型，系统在本步骤设置的天数后在步骤＃5设置的时间进行再生。对于任何流量系统类型，系统将设定间隔天数以后，上次再生的同一时间再生，除非流量计事先启动了再生循环。

范围 = 1-99 (时间延迟 [ 4tC ])
范围 = 关闭, 1 - 99 (所有的流量再生类型)
每14天
该选项关闭
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。

Setting: [A-14] Setting: [ AOFF ]

12.再生循环程序的步骤 (代码 1-6)
该步程序设定再生循环步骤地时间程序，上面6步再生循环可以设定。再生循环步骤次序由第一位数字显示，每一个显示下，设置该再生步骤的时间。对于步骤少于6个过程的再生程序，在最后的一个步骤的下一步，设定为OFF. 如果跳跃过某一个步骤到下一个步骤，该步骤应该设置为0。如果再生步骤为OFF, 以后的步骤将不会出现，以供设置。

范围 = OFF, 0-99 分钟 (美制 [U - -1])
范围 = OFF, 0-99 分钟 (公制 [U - - 4])
再生循环步骤 #1 (10 分钟)
再生循环步骤 #4 (不设置)
— 使用 Set Up or Set Down 按钮来调整该项的数值。
— 按下 Extra Cycle 按钮。

Setting: [1-10] Setting: [4OFF]

3200NT Timer
Master Programming Guide
13. 辅助继电器输出 (代码 AroF, cPoF)
在接下来的两个显示下，用来设置可选继电器的输出。第一个设置只能在再生的时候，输出开关。第二个只能在供水情况，水处理量达到设定值以后输出。在非流量系统中，不提供第二个功能。当不止一个这样的设置需要使用时，继电器必须连接到辅助吸盐凸轮开关的输出，用来同时操作两个设备。
注意：在辅助输出在默认的关闭下，用 Set Up 或 Set Down 按钮来选择第一种设置，然后，用 Extra Cycle 按钮到第二种设置。
14.时间辅助继电器输出，（显示代码： S-启动时间, E-结束时间）
在该项选择设置下包括两个显示，在第一个输出的开始时间，以再生的第一步为起点。第二显示来设置输出停止时间，同样以再生的第一步为起点。通过设定为OFF 可取消这种设置。在供水开始的时候，开始和停止的设定的输出都将被终止。所有的设置都是以分钟计，输出时间与再生循环时间相一致。
范围=全部再生时间
取消设置 [AroF]
在再生启动时开始 [S- - 0]
在再生结束时关闭 [E- 92]
在再生开始10分钟开始 [S- 10]
在再生开始20分钟结束 [E- 20]
注：再生结束是所有的再生步骤.
加药泵的输出（显示代码：u-体积, t-秒）
在该项选择设置下包括两个显示，第一个显示设定输出开始时的水流量。第二个显示设定输出的时间（以秒计）
范围= 1 - 999 加仑
范围= 1 - 999 秒
取消设置 [CPoF]
200 加仑后输出信号 [u200]
在每200加仑以后，启动60秒钟 [t- 60]
— 用Use Set Up或 Set Down 按钮调整数值.
— 按Extra Cycle 按钮.
15. Fleck® 流量计规格 (代码 FF)
该步骤设定Fleck® 流量计的规格. 前面两个字母 FF用于识别该程序步骤，后面两个数字显示流量计大小。如果选择[ FF- - ] 下一步 Generic Flow Meter Size.　如果选择其他选项，下一步将是电流频率。
范围 = 1" - 3" Fleck® 流量计
2" Fleck® 流量计 Setting: [FF2.0 ]
— 用 Set Up 或 Set Down按钮调整数值.
— 按Extra Cycle 按钮.
— .

3200NT Timer
Master Programming Guide
16. Generic Flow Meter Size (Display Code F)
该步骤设定每加仑每升水流过流量计所产生的脉冲数。
范围 = 0.1 - 99.9 脉冲/加仑
范围 = 0.1 - 99.9 脉冲/ m3
— 用 Set Up 或 Set Down调整数值.
— 按Extra Cycle 按钮.

17.电流频率 (代码 LF)
该步骤设定电源的频率。当电源频率设定正确时，所有计时功能准确。前面两个字母LF用于识别该程序步骤，可选择的设置是:
60Hz 频率 Setting: [LF60]
50Hz 频率 Setting: [LF50]
— 用 Set Up 或 Set Down调整数值.
— 按Extra Cycle 按钮.
退出主程序模式
按下 Extra Cycle 按钮退出程序.
退出程序设定，如果显示 CALc ，说明正在计算体积。（如果是系统7或9，各阀门的联系开始）
注: CALc 显示的时间长短取决于所计算的体积，可能有一分钟以上。
时间Time of Day
设定当日时间完成控制程序。在正常运行的模式下，（不是程序设定模式下），用Set Up 或 Set Down 按钮设定.
— 注:设定完时间不要按 Extra Cycle 按钮，否则系统开始再生。用 Set Up 或 Set Down调整数值.
按Extra Cycle 按钮
10
