  富来克FLECK9000/9500说明书
软水设备富来克FLECK全自动软水器 FLECK产品使用手册操作指南

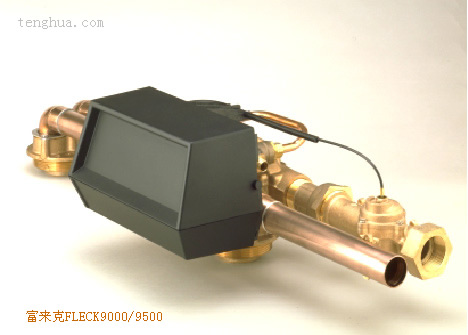

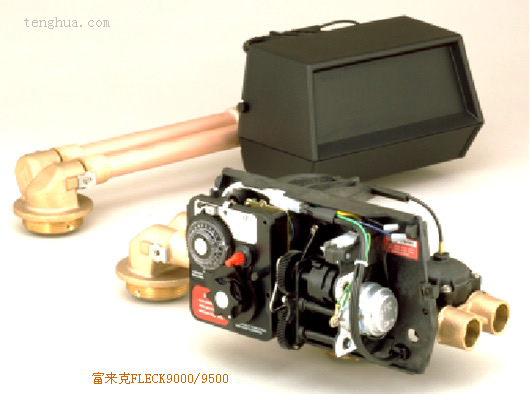

富来克FLECK9000/9500软水器  富来克软水设备概 述:
  澳鸿水工业公司所推出的“富来”牌AHRH系列富来克全自动软水器以美国PENTAIR公司软化水处理技术为基础,引进其先进的富来克FLECK自动控制系统,并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。
AHRH系列全自动软水器采用两种再生控制系统,分为流量型和时间型。流量型是所设定的流量控制全自动再生,流量大小可根据树脂装填量及水质情况的不同自行设定。时间型是根据树脂装填量及水质情况结合每小时具体需求量换算时间,由设定时间控制全自动再生(7天或12天范围内根据需要设定再生周期,24小时内任意选择再生时间)。由于AHRH系列全自动软水设备控制系统技术成型、操作简便、运行可靠,使之在软化水处理方面处于国际领先地位。AHRH系列软水器全部可选用微电脑控制,使其操作更加简便,管理更容易。
 AHRH系列富来克全自动软水器广泛应用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业,该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点,将给客户带来最佳的经济运行工况。
工作压力:0.2Mpa-0.6Mpa
工作温度:2-50℃
进水硬度:≤8mmol/L
出水硬度:≤0.03mmol/L
使用电源:220V/50HZ
布置形式:单罐或多罐并联
再生方式:顺流再生、可选逆流再生
操作程序:自动程序控制
使用树脂:强酸性苯乙烯阳离子交换树脂
FLECK阀的特点:
活塞式阀芯不但水力学性能超群,且坚固耐磨、耐腐蚀。 整套装置用一个配有定时器的多路通伺服阀集中运作,配以微电脑调控系统,安全可靠,故障率低、科学化管理程度明显提高。微控器还具有自动调整补偿剩余水量的特定功能,使之保持运行的最佳点。
  不用专设制盐系统
该装置在集控阀伺中巧妙的设计了靠进水压为动力的自吸式喷射器,按工序要求定时进行吸盐和补水。整个盐水的制备仅在交换罐近旁设一个PE材质再生箱,内置过滤搁板、净液槽并配有小巧液位控制器的再生箱即可。省去了盐池、盐泵及必要的输配管道和动力配电等装置,也省去了专用水处理间的额外投资。
结构紧凑、占地少
整套装置设计合理、配置精巧、重量轻,可在一般平整的水泥地面上组装。不必专用地基。配件标准化的组装,只需 1-2 天即可调试、培训、产水竣工投产。
 操作简便、易于管理
只要设备的初始数据设定正确,系统就能忠实的按既定的程序准确运作。操作人员除了对控制屏进行日常的监测外,全部的操作就是定时、定量的往盐箱内加盐就可以了。所以一般操作人员,经过必要的讲解很快就能上手,独立看管。所有用户几乎都未设专岗,而由司炉工代管。

离子交换原理
1. 反应过程
全自动软水器是运用离子交换的原理,用软水器中的钠离子交换树脂吸附水中的钙、镁离子,释放钠离子,使水质得到软化的工作过程完全自动化的水处理设备,水质软化的反应方程式为:(其中以R代表树脂本体)
2RNa+Ca2+=-R2Ca+2Na+         2RNa+Mg2+=R2Mg+2Na+
吸附钙、镁离子饱和后的树脂经过钠盐溶液的处理,可重新转化为钠型而恢复其交换能力,这一再生过程的反应式为:
R2Ca+2NaCl=2RNa+CaCl2       R2Mg+2NaCl=2RNa+MgCl2
上述正向和反向离子交换的反复进行,就可使软化水持续不断地产生。

2. 软化工作流程
FLECK全自动软水器的再生可根据时间或流量来启动,软水器的工作过程,一般由下列几个步骤循环组成:
A. 运 行(工作)
原水在一定的压力、流量下,通过控制器,进入装有离子交换树脂的容器(树脂罐),树脂中所含的Na+与水中的阳离子(Ca2+,Mg2+,Fe2+……等)进行交换,使容器出水的Ca2+,Mg2+离子含量达到既定的要求,实现了硬水的软化。
B. 反 洗
树脂失效后,在进行再生之前,先用水自下而上的进行反洗。反洗的目的有两个,一是通过反洗,使运行中压紧的树脂层松动,有利于树脂颗粒与再生液充分接触;一是使树脂表面积累的悬浮物及碎树脂随反洗水排出,从而使交换器的水流阻力不会越来越大。
C. 再生吸盐
再生用盐液在一定浓度、流量下,流经失效的树脂层,使其恢复原有的交换能力。
D. 置 换(慢速清洗)
在再生液进完后,交换器内尚有未参与再生交换的盐液,采用小于或等于再生液流速的清水进行清洗(慢速清洗),以充分利用盐液的再生作用并减轻正洗的负荷。
E.正洗(快速清洗)
目的是清除树脂层中残留的再生废液,通常以正常流速清洗至出水合格为止。
F. 再生箱注水
向再生箱中注入溶液再生一次所需盐量的水。向盐箱中注入溶液再生一次所需盐量的水。为保证盐箱中的盐液浓度能达到饱和,首先必须保证溶液时间不小于6小时,其次是必须保证盐箱中盐平面始终高于水面,即所谓见盐不见水。
注意:
以上工作程序是针对顺流再生方式而言,若采用逆流再生,则程序为:运行—再生—置换—反洗—盐箱注水。软水器的再生方式一般采用顺流再生。
四、安装及运行
水压:保证再生阀有效工作的最低水压0.2MPA-0.5MPA
电源设备:220V/50HZ AC电源.运行中需保证电源不间断,并不可被其开关切断.
管道要求:进水管应最好选用镀锌或其他防腐性能好的管道材料,若水质中含有较高浓度的金属离子,如铁\锰或其他有机物等情况,在软化水设备前必须加过滤器.管道内壁要求干净,无杂质堵塞.
软水设备和排水管道的位置: 软水器应靠近排水管道.
旁通阀: 提供安装旁通阀
注意: 水压不可超过0.6MPA,水温不可超过摄氏50度, 此装置不允许在冰点状态下工作.

1. 先将树脂罐.盐罐就位于坚实的基础上,并保证罐体水平
2. 所有管件接头按施工标准做好衔接,排污管规格应不小于1/2英寸,如排污管高于软水控制器1.2米以上(但不得大于2.5米),则应选3/4英寸管线.
3. 两罐必须同高,同直径,装填树脂数量相同,中心布水器管在低于罐口0.5-1厘米处截断并倒角.
4. 用硅脂涂抹布水器O型橡胶密封环和罐口O型橡胶密封处.安装布水器后,将罐适配器安装在2号罐上,将主头接在1号罐上.
5. 注意: 要先将两个树脂罐之间的管路安装好后再与控制头和罐适配器连接(9500型用1-1/2英寸铜管,9000型用1英寸铜管),两罐间距至少1英寸远,9500特别注意适配器方向, 其一侧有一定位铜销不可装反,否则运行水流方向相反.
6. 排污管接头, 管路如采用固定连接,要在安装排污限流前焊好(如需要焊接),焊接时焊口与排污限流至少要留出6英寸远. 如若不然将会破坏排污限中的橡胶孔板.
7. 在安装排污管路时只允许使用生料带密封.
8. 确保盐罐水平,桶内加装隔板.
9. 往盐罐加盐, 注意必须用大粒盐, 并且时刻保证固体盐高于盐水液面, 以确保是饱和盐液, 严禁使用加碘食用盐.
10. 安装完毕后先将旁通阀置于旁通位置, 打开供水阀门, 打开附近软水出水阀门,排放数分钟, 以便将在安装, 焊接过程中管道内的残留物冲走,以免带进罐中, 污染树脂.
11. 上述动作完成后再将旁通阀置于工作位置, 使水进入树脂罐, 打开软水出水阀门, 使罐中气体排出.
12. 电气安装必须遵守电工规范, 将插销插入电源插座, 调试时(包括每次调整程序时)请先不要将流量计软轴线插上,不然将损坏流量计.
13. 1号罐装控制阀2号阀装适配器请看控制阀右侧有一指示器,两箭头指示哪罐再生,哪罐在供水, 右图表示1号在供水, 2号罐在备用或再生状态.

14. 旋转手动再生钮, 以使微动开关被第一组销压住, 在这一位置备用罐出水阀打开(下活塞). 控制阀移到反洗位置(上活塞).你必须等到上.下活塞停止运动,再进一步拨动下一个程序. 注: 如若控制器进入再生程序, 回位循环就被锁定. 当所有空气被反洗出罐后慢慢转动程序轮至吸盐慢洗位置, 快洗位置和盐罐注水位置. 在手动进入每个位置后,您必须等转动系统停止后才可手动调整到下一个位置.当再生盘回供水位置,如再次转动手动再生轮进入反洗位置,另一罐将关闭,并进行再生,上述动作将重复进行,当手动再生结束时一定要让转换器在工作状态,时间程序轮处于开状态,注: 手动再生时不要将流量计软轴插入流量计内.
15. 9000/9500型还原程序设置步骤

如何设定还原时间程序:
此软水器在出厂时已经设置好了还原时间程序,但根据用户当地的情况可适当调整,延长或缩短.在打开定时器前,一定要将流量计电缆从流量计整流罩中移出. 改变还原周期程序必须将程序轮再生盘卸出来,抓住程序轮, 推出凸出的耳状环并向中心挤压,将程序轮脱开定时器.
如何改变反洗时间:
图中所示的程序轮是处于工作状态,请看程序轮有数字的一侧,从零点开始第一组插头的个数决定了此装置的反洗时间.
例如: 若这一部分有6个插头,反洗的时间就是12分钟(每个插头代表2分钟).要想改变反洗时间,按要求增加或减少插头即可.
如何改变吸盐和清洗时间:
在反洗部分最后一个插头与第二组插头之间的这组孔数决定了此装置吸盐和慢洗时间(每个孔2分钟).要改变吸盐和慢洗时间的长短,可向前或向后移动第一组的插头,以使吸盐慢洗部分含更多或更少的孔,孔的数目乘以2即为分钟计算的吸盐慢洗时间.
如何改变快速清洗时间:
程序软上第二组插头决定了此装置快速清洗时间.
改变快速清洗的时间,需要增加或减少插头即可,插头的数目乘以2即为以分钟计的快速清洗时间.
如何改变盐箱注水时间:
程序轮上第二组和第三组插头之之间的孔数决定软水器往盐箱注水的时间(每个孔2分钟).要改变注水时间,只要按需求移动第三组的两个插头即可.当末端的两个插头触发到外部微动开关时,一个还原周期便完成了.而程序还会继续转动,直到内部微动开关嵌入程序轮上的槽中为止.
流量计设置程序:
1. 由于9000/9500型控制阀门再生时用的是工作罐的软水进行再生,在设定产水量时,你必须减去所用于再生的水量,取出你的每一再生还原周期数,计算所应用的水量.
2. 设置周期产水量
可根据使用要求设置周期产水量,例如设置周期制水流量在3185加仑,抬起流量计表边的拨盘,这样你可随便转动它,将白色的点设置在正对着的3185加仑处.
注意: 当开始还原周期时,从流量计零点上的时间还有一短暂的延迟时间,电机单位设置在1/15RPM(转/分),82分钟的还原再生时间内有9分钟的延迟.如电机单位设置在1/30RPM(转/分)时,164分钟的还原再生时间内有18分钟的延迟.在典型的住宅常用型设备中,这种延迟周期是无关紧要的.在商业用户中,必须要将此延迟考虑进去.要从供水总数中减去不断流水的9分钟或18分钟.

五、维修指南
问题 原因 解决方法
1控制阀不工作 A. 电源系统问题B. 定时器故障C. 电源中断 A.  保证电路完好,(检查保险丝、插头、软轴线及开关)B.  重调定时器C. 重调当前的时间
2出硬水 A. 旁通阀开启B. 盐罐中没有盐C. 进水过滤器堵塞D. 盐罐中水量不足E. 分水器管漏水F. 内部阀门漏水G. 升降管与阀体脱落 A. 关闭旁通阀B. 向盐罐中加盐C. 清洗进水过滤器D. 检查盐罐注水时间, 若盐罐流量控制阀堵塞则清洗它E. 保证分水管不破裂检查“O”型圈和补焊F. 重换密封圈G. 重新安装
3系统用盐过多 A. 装盐不正确B. 盐罐中水量过多 A. 检查盐用量及装置B. 参照问题7
4水压降低 A. 到分水器的管子中积垢B. 分水器锈蚀C. 控制阀管路有异物 A. 清洗这段管子B. 清洗控制阀,加添树脂层,加大还原频率C. 拆下活塞
5排污管出现树脂 A. 系统中有空气排污管控制阀安装不正确 A. 系统应该有空气排除装置,检查操作条件B. 检查并调整出正确的排污速度

6盐罐中水过量 A. 注水保护器失效B. 进水系统堵塞C. 定时器不循环D. 盐阀中有异物E. 盐液流量控制阀中有异物 A. 清洗或更换注水保护器B. 清洗进水系统及管路C. 重调定时器D. 换一下盐液控制阀的位置并清洗此阀E. 清除异物
7不吸盐 A. 排污控制阀堵塞B. 吸盐射流器堵塞C. 进水器过滤网堵塞D. 管子中压力太低E. 内部控制阀漏水 A. 清除堵塞物B. 清除堵塞物C. 清洗过滤网D. 将管线中压力生至2kgf/cm2E. 更换密封垫、环及活塞检查马达及开关
8控制阀不停的循环 A. 调节失误,开关短路或断路 A. 若是开关或计时器坏就更换它,或重新启动一次
注意事项
 盐罐会自动补充水,因此盐罐内的盐量应随时保持在能满足下一个再生过程的需要。
1、软水器必须安装在牢固的水平地面上,附近应设计有排水管道。
2、盐罐安放应靠近树脂罐,为提高吸盐率,应尽量缩短吸盐塑料管的长度尺寸。
3、装填树脂:将处理好的树脂按照核定的装填量放入树脂罐。
4、取下升降管上的保护胶带,将升降管上端对正控制阀底部中央的承插口,小心的沿顺时针方向转动控制阀(注意:安装控制阀的过程中,一定要确保升降管插入阀体),直至控制阀紧固在罐体上。
5、按照安装原理图所示,配接管道和电源。
6、启动软水器时,应关闭旁通阀,然后打开出口控制阀,最后缓慢开启进口控制阀(注意:如进口控制阀开启过快,管道内的水和残留的空气会进入软水器造成树脂随水流跑出树脂罐)。
7、按照说明书介绍的方法设定时间和程序控制器。在最初使用阶段需加强水质检测,并根据水质变化调整还原程序,使之处于最佳工作状态。
8、盐罐内要有足够的再生剂,以保证下一还原周期再生所用的盐量。
9、以上述安装,调试后进行取样化验,水质达到要求就可投入供水。
